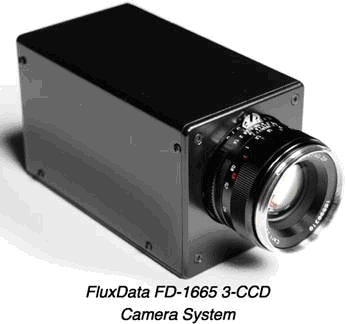

FD1665 多光谱照相机
FD1665 多光谱照相机的特点有：
• 以0°、45°、90°或者客户需要配置的偏振相机
• 每个传感器都有独立火线
• 通过火线或者印刷板连接器供电
• 支持像素组合和感兴趣的区域
• 同时获得3~9个波段
• 完全兼容 IIDC 1.31通用工业影像软件
• 可以选择三种ccd(1.4 MP、2.0MP、 5.0MP)
• 混色搭配的传感器(Bayer)和单色传感器
• 传感器能根据客户需要配备特制的滤光片
• 标准的 Nikon F-卡口 (可选14至100mm镜头)
• 帧速率为20 fps, 以更高的速度像素储存
|
Image Device
|
3 x 2/3-英寸 Interline Transfer CCD
|
|
传感器尺寸
|
见下表
|
|
像元尺寸
|
见下表
|
|
Pixel Depth
|
12 bit ADC
|
|
重量
|
1.8 kg
|
|
图像数据格式
|
Y8, Y16 (所有模式), RGB, YUV41 1,
YUV422, YUV444, 8-位和16位RAW
Bayer data (色彩模式)
|
|
增益选择
|
0dB到24dB ，增加达到0.04dB
|
|
数字接口
|
3 x IEEE-1394a* (6针)
|
|
镜头卡口
|
Nikon F-Mount
|
|
电子快门
|
自动 / 手动 / 一推模式,
通过软件可编程的进行控制 1sec – 65sec
|
|
视屏数据输出
|
8,16 和 24 位数字数据
|
|
通用 I/O 通道
|
12-pin Hirose GPIO连接器
|
|
外部触发
|
模式 0, 1, 2, 3, 4, 5,12,13, 14 and 15
|
|
操作温度
|
0-40o C
|
|
电压要求
|
8-32V,通过IEEE-1394a接口或者 Hirose
12 针 GPIO 连接器触发
|
|
耗能
|
8VDC ~30VDC, 840mA 1 2V DC (1 0W)
|
|
Frame Rate
|
见下表
|
|
FD-1665 传感器可选
|
传感器类型
|
传感器型号 (HxV pixels)
|
传感器技术
|
光学尺寸
|
像元尺寸 (microns)
|
桢速 (满像素)
|
|
Sony ICX424
|
659x494
|
Progressive Scan CCD
|
1/3"
|
7.4x7.4
|
71
|
|
Sony ICX414
|
659x494
|
Progressive Scan CCD
|
1/2"
|
9.9x9.9
|
74
|
|
Sony ICX618
|
659x494
|
Progressive Scan CCD
|
1/4"
|
5.6x5.6
|
119
|
|
Micron MT9V022
|
752x480
|
Progressive Scan CMOS
|
1/3"
|
6.0x6.0
|
60
|
|
Sony ICX415
|
782x582
|
Progressive Scan CCD
|
1/2"
|
8.3x8.3
|
54
|
|
Sony ICX204
|
1034x779
|
Progressive Scan CCD
|
1/3"
|
4.65x4.65
|
20
|
|
Sony ICX204
|
1034x779
|
Progressive Scan CCD
|
1/3"
|
4.65x4.65
|
30
|
|
Sony ICX445
|
1296x966
|
Progressive Scan CCD
|
1/3"
|
3.75x3.75
|
32
|
|
Sony ICX267
|
1392x1040
|
Progressive Scan CCD
|
1/2"
|
4.65x4.65
|
17
|
|
Sony ICX285
|
1392x1040
|
Progressive Scan CCD
|
2/3"
|
6.45x6.45
|
17
|
|
Sony ICX285
|
1392x1040
|
Progressive Scan CCD
|
2/3"
|
6.45x6.45
|
30
|
|
Sony ICX274
|
1628x1236
|
Progressive Scan CCD
|
1/1.8"
|
4.4x4.4
|
14
|
|
FD1665 多光谱照相机可以应用于：
• 工业视觉
• 食品加工
• 纺织品和塑胶制品业
• 木材检查
• 制药
• 色彩还原
• 伪劣品检测
• 防御
• 测高温
• 文件和档案图像
• 药物3-ccd 图像
• 机器视觉
• 虹膜图像
